重磅！马斯克官宣全球最大芯片厂：确认用自由电子激光搞光刻，还要自建发电厂

Tesla与之携手进行官宣, 表示要在德克萨斯州的格莱姆斯县建造一座有着特定称谓的芯片厂 堪称最为震撼之事是马斯克证实该这座芯片厂将会采用自由电子激光光刻技术FEL。

计划超过1亿平方英尺制造面积的超级工厂，号称全球最大。

为什么要自己造芯片？

马斯克给出的理由：供不应求，而且缺口大得离谱。

加入Tesla , 两家公司对于算力的需求 , 预计将会超过1太瓦（TW）的计算量 , 这个数字较当前全球芯片总供应量还要大。

现有的供应商, 官方对之表达了诚挚的感谢, 并且鼓励尽可能把产量扩大, 不过呢, 确实存在着供需之间的那一道鸿沟, 它才是根本原因所在。

要造什么芯片？

两类：

有一种是用于边缘计算以及推理的芯片, 是供Tesla的人形机器人去使用的, 也是用来供自动驾驶用的。

另一类是高功率芯片，专门为的太空数据中心服务。

工厂自身达成极致的垂直整合状态, 芯片的制造过程, 封装加工的情况, 以及芯片测试的全部工作, 都是在同一处地方去做的。官方表明, 将这些环节集中放置在一起, 能够使得迭代的速度变得更为快速, 进而加速了新算力的部署。

钱、人、地

初始阶段，和Tesla合计投入约168亿美元。

起码要去提供三千个关于就业的岗位, 当中有诸多是源自格莱姆斯县以及临近的布拉佐斯县。依从其他德克萨斯厂区的经历, 本地招聘的比例处于百分之六十至百分之八十的范围之内。

位于德克萨斯州的业务, 从2024年开始, 已然创造出了数超5.6万个的直接以及间接就业岗位, 进而带来了超280亿美元的经济影响。

自己建电厂

要造全球最大的芯片厂，电从哪来？

马斯克的答案是：自己建。

建设自有天然气发电厂, 以及大规模Tesla储能系统与之配套, 计划如此实施。芯片厂用电之际, 不存在向电网申请这一行为, 掌控局面完全在于自身。

这进行了垂直整合, 且朝着前方又推进了一步, 芯片在自己手中, 制造芯片所需的电也在自己手中。

最大的悬念：用粒子加速器造EUV光

现在最受关注的，是光源的问题。

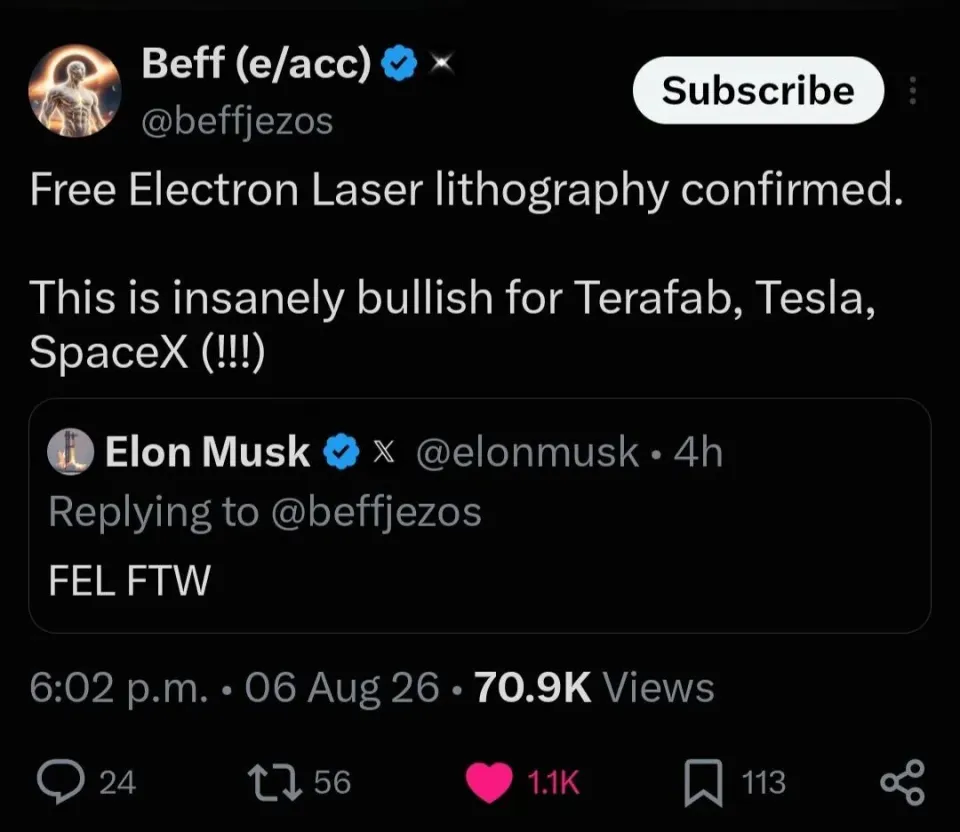

马斯克在推特上, 很快就回复了一条推文, 仅仅三个字, 即: FEL FTW（FEL必胜）, 明确表示要采用自由电子激光光刻。

加速器位于中间部分：

FEL是自由电子激光（Free- Laser）的缩写。

什么意味着这个? 有可能并非打算采用ASML现有的那一套锡等离子体EUV光源, 而是要借助一台粒子加速器去生成EUV光。

先是, 运用加速器, 将电子加速, 使其接近光速, 接着, 让高速的电子穿过磁铁阵列, 进而产生极紫外光, 此光乃是极高亮度、极干净的, 最后, 将其用于芯片光刻。

今天主流的是锡等离子体EUV光源, 与之相比, FEL方案存在潜在优势, 具体为: 功率更高, 出光更为干净, 对光学系统造成最少污染, 进而能同时供光给多台光刻机，类似一个中央光源工厂。

理所当然, 此项技术并非在第一天便能够实现落地。在业界的判断之中, 它更类似于产能经由爬坡之后所呈现出的升级路线。

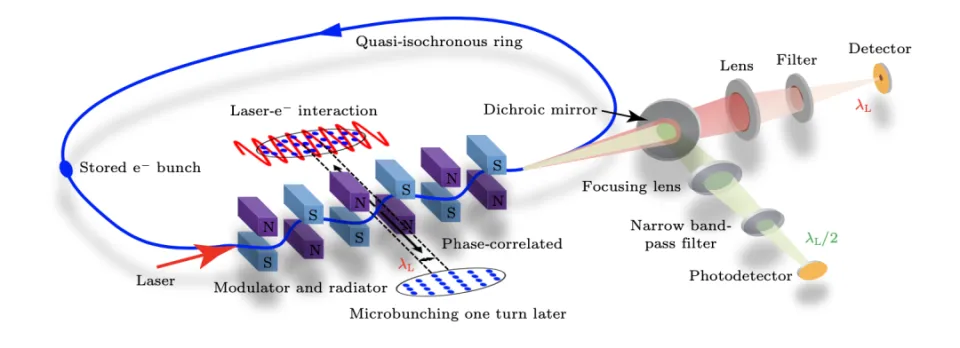

需要提及的是, 此思路并非全新, 早在2023年, 清华大学工程物理系唐传祥教授队伍就在钻研类似路线, 称作SSMB - EUV（稳态微聚束极紫外光源）, 对于物理原理已做了从零到一的试验证, 并且发表了相关论文, 并且它具有高平均功率、窄带宽、高稳定性、辐射干净以及具备未来朝更短波长拓展的可能性这些优势。然而, 从物理原理得以实现畅通运作, 直至能够真正实现商业规模生产先进芯片, 这段过程之中, 尚且存在工程技术、材料科学、化学领域。同时, 计算光刻、掩模制作、光学器件等诸多领域，均需要进行协同合作以攻克难题。并且, 资金以及时间方面的投入, 都将是属于另一个量级的问题。

这次马斯克所走的, 是相同的那一条逻辑, 然而其背后存在着作为驱动力的, 是和Tesla这两家公司的产能需求, 还有着足够大的资金规模。

至于ASML所扮演的角色, 外界认为两者存在合作关系的可能性更大。于此前, 马斯克亲自前往ASML参与活动情况如下可得知！有所传言称其所获接待十分热情, 这表明马斯克进行自由电子激光光刻技术方面密切合作对象确定为ASML, 私下秘密合作的态势已然存在很长时间了。

最后

在官方所发布的声明当中, 为自己设定下的终极目标是, 建设起地球上规模最大的芯片制造设施, 并且对其进行运营。如此一来, 能够让未来时期的人类获取到机会, 去争夺建造太阳系当中最大的设施, 甚至包括进军银河系, 建造银河系里最大型的设施。

这句话读起来像马斯克一贯的风格。

然而, 有着168亿美元的初期投资, 还有1亿平方英尺的规划体量, 这令这件事的可信程度, 相较于一句豪言, 而是要重出许多。
